Seting DATACARD Pro XL
Software Installations
(1) for Windows XP/VISTA
• Keluarkan Data Card (PCMCIA dan USB) beserta CD Driver dari cover pengaman
• Masukan CD Driver ke CD-ROM pada Notebook/PC
• Setup software untuk instalasi akan muncul secara otomatis, tampilan menu instalasi akan muncul
pada Notebook/PC
Note:
Apabila auto-run software pada Notebook/PC tidak diaktifkan, maka ikuti langkah berikut :
1. Masuk ke folder Driver
2. Klik Setup.exe hingga software berjalan
• Saat instalasi berjalan menu tampilan bahasa akan muncul
• Pilih sesuai bahasa yang diinginkan kemudian klik OK/Next
• Selanjutnya ikuti instruksi dari software hingga selesai (default Installation)
Note :
Saat instalasi tidak dianjurkan data card berada dalam notebook/PC
• Setelah selesai instalasi, maka akan muncul icon setiap data card di layar dekstop (atau berada di
menu start program)
• Klik icon data card tersebut untuk melakukan set up/menjalankan program data card
Software Installations
(2) for MAC OS X
• Keluarkan Data Card (PCMCIA dan USB) beserta CD Driver dari cover pengaman
• Masukan CD Driver ke CD-ROM pada Notebook/PC
• Atau copy file software ke folder pada direktori harddisk
• Setup software dari folder (*.pkg), tampilan menu instalasi akan muncul pada saat instalasi berjalan
• Selanjutnya ikuti instruksi dari software hingga selesai (default Installation), klik Continue/Install
• Saat instalasi tidak dianjurkan data card berada dalam notebook/PC
• Setelah selesai instalasi, maka akan muncul icon setiap data card di layar dekstop (atau berada di
menu start program)
• Klik icon data card tersebut untuk melakukan set up/menjalankan program data card
tambahan driver utk pengguna Macintosh khusus bagi pengguna modem Huawei
Untuk Mac dengan prosesor Intel, download dari:
http://www.myglobe.com.ph...i_Intel_App.zip
Untuk Mac dengan prosesor PowerPC, download dari: http://www.myglobe.com.ph...APP_PPC.pkg.zip

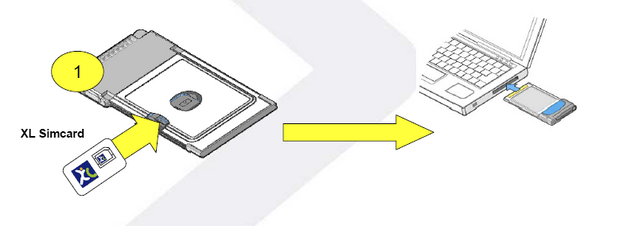

Hardware Installations
1. Masukan XL Simcard ke dalam data card (ikuti tanda pada data card untuk posisi Simcard)
2. Masukan data card ke dalam slot PCMCIA/USB pada Notebook/PC
3. Sistem secara otomatis akan mendeteksi hardware data card
4. Ikuti petunjuk selanjutnya kemudian klik icon data card untuk melakukan koneksi data

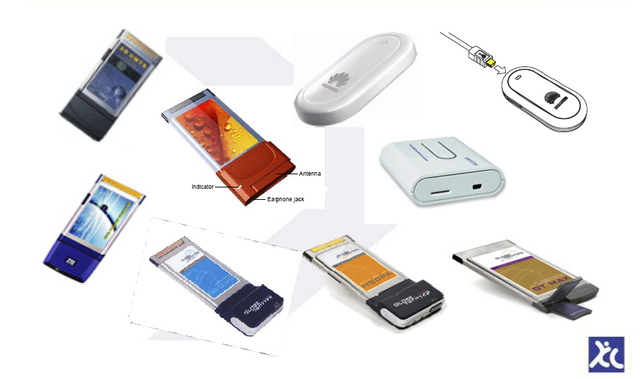

Type Of Data Card

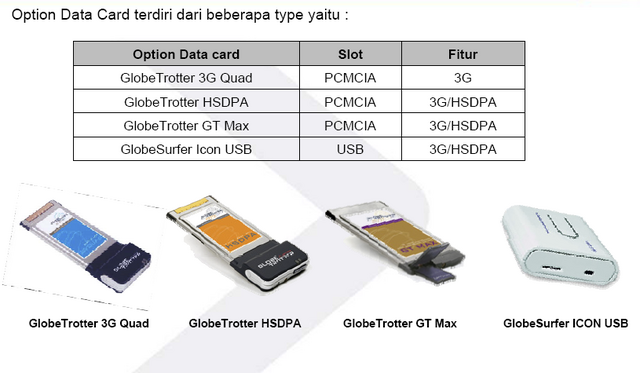

1. OPTION DATA CARD
Setup Data Card
Setalah Instalasi, saat pertama kali menggunakan data card lakukan konfigurasi untuk parameter akses data
GPRS/3G/HSDPA. Berikut adalah cara konfigurasi untuk data card Option :
1. Klik icon Data Card Option
2. Pada menu User Interface piih toolbar Setup kemudian pada menu Setup pilih toolbar New dan
lakukan langkah berikut :
• Pilih setup my profile manually kemudian Next
• Pilih 3G/GSM kemudian next
• Lengkapi parameter berikut :
• Profile Name : isi sesuai nama profile misal 3G XL
• User Name : xlgprs
• Password : proxl
• APN : www.xlgprs.net
• Parameter lain dapat diabaikan
• Setelah semua parameter dilengkapi kemudian klik Save
• Untuk melakukan koneksi dapat diklik di tab Connect
• Atau dapat pula dengan menekan menu Home => pada tampilan menu utama pilih profile yang telah dibuat
tadi kemudian klik Connect

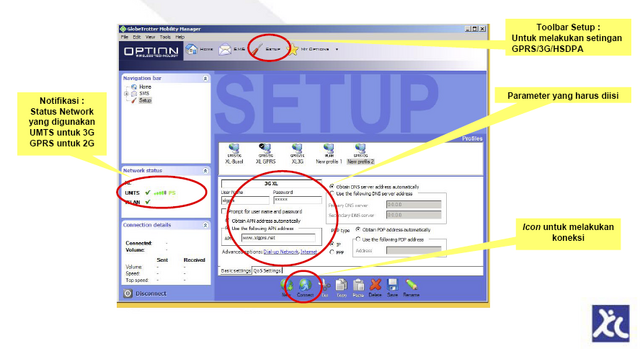

Tampilan Menu – Option Data Card
(1) GlobeTrotter Mobility Manager
User interface/tampilan menu dari Data Card Option dapat digunakan untuk
semua type Data Card Option pada Windows 2000/XP

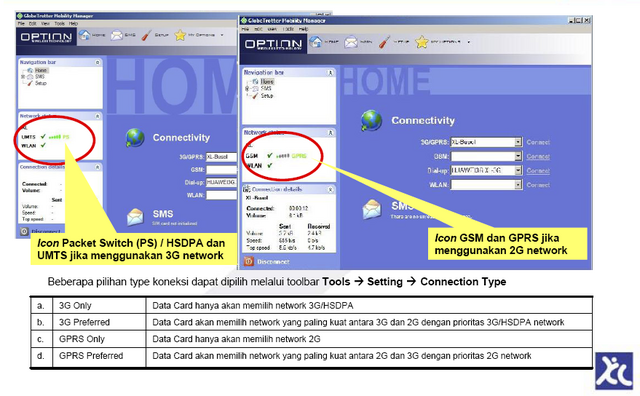

Tampilan Menu – Option Data Card
(2) GlobeTrotter Mobility Manager
Tampilan Menu – Option Data Card

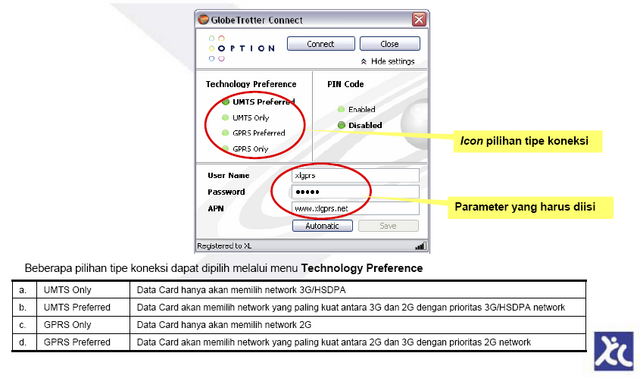

(1) GlobeTrotter Connect

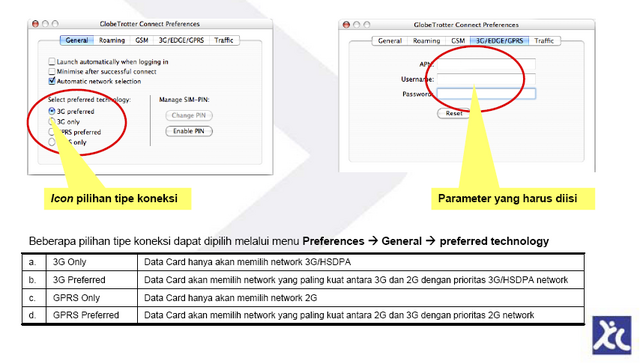

Tampilan Menu – Option Data Card
(1) GlobeTrotter Connect
Tampilan Menu – Option Data Card
(2) GlobeTrotter Connect
2. ZTE DATA CARD
Setup Data card
ZTE MF320 dan MF 330
Setelah Instalasi, saat pertama kali menggunakan data card lakukan setingan untuk parameter akses data
GPRS/3G/HSDPA. Berikut adalah cara seting untuk data card ZTE :
1. Klik ICON Data card Option
2. Pada menu User Interface piih toolbar Setting (tanda Tools) kemudian pilih toolbard Config File kemudian pilih Add dan
lengkapi parameter berikutt :
• Lengkapi parameter berikut :
• Config File Name : isi sesuai nama profile misal 3G XL
• Dial Number : *99#
• User Name : xlgprs
• Password : proxl
• APN : www.xlgprs.net
• Parameter lain dapat diabaikan
• Setelah semua parameter dilengkapi kemudian klik OK dan akan kembali ke menu Setting
• Pada menu setting pilih profile yang tadi dibuat yaitu 3GXL kemudian pilih Set Default => Selesai

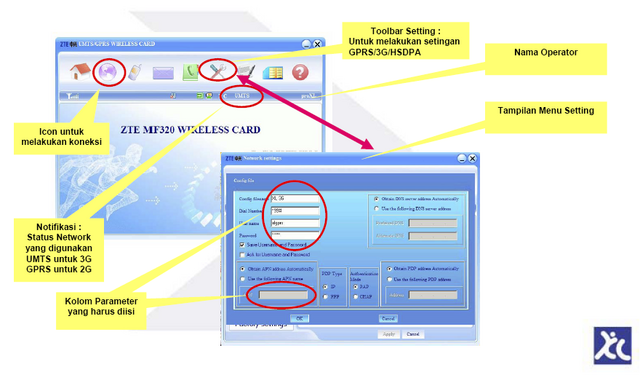

Tampilan Menu
ZTE MF320 dan MF330
User interface/tampilan menu dari datacard ZTE MF 320

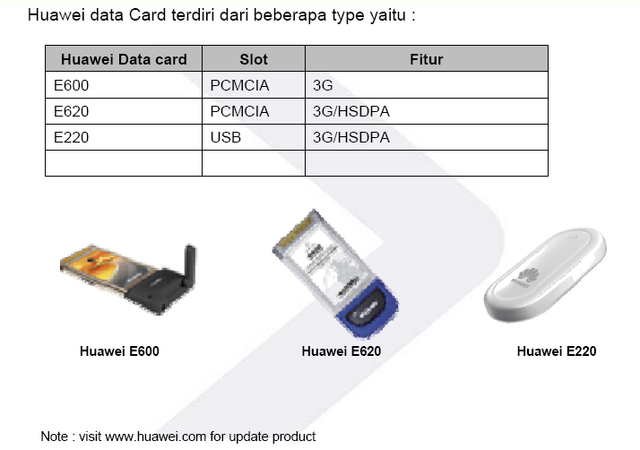

3.Huawei
Setup Data card
Huawei E600
Setelah Instalasi, saat pertama kali menggunakan data card lakukan setingan untuk parameter akses data
GPRS/3G/HSDPA. Berikut adalah cara seting untuk data card Huawe E600 :
1. Klik ICON Data card Option
2. Pada menu User Interface piih toolbar Setting kemudian pilih toolbard Network Connection Settings kemudian pilih New dan
lengkapi parameter berikutt :
• Lengkapi parameter berikut :
• Profile Name : isi sesuai nama profile misal 3G XL
• Number : *99#
• User Name : xlgprs
• Password : proxl
• APN setting : www.xlgprs.net
• Parameter lain dapat diabaikan
• Setelah semua parameter dilengkapi kemudian klik save akan kembali ke menu Setting kemudian klik OK
• Untuk melakukan koneksi data dapat memilih icon Connect (toolbar PC jaringan LAN)

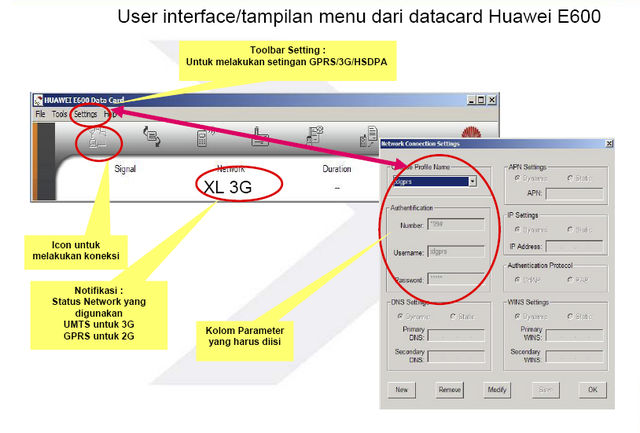

Tampilan Menu
Huawei E600
Setup Data card
Huawei E620
Setelah Instalasi, saat pertama kali menggunakan data card lakukan setingan untuk parameter akses data
GPRS/3G/HSDPA. Berikut adalah cara seting untuk data card Huawe E620 :
1. Klik ICON Data card Option
2. Pada menu User Interface pilih toolbar Setting kemudian pilih toolbard Connection kemudian pilih New dan lengkapi parameter
berikut :
• Lengkapi parameter berikut :
• Profile Name : isi sesuai nama profile misal 3G XL
• Number : *99#
• User Name : xlgprs
• Password : proxl
• APN : www.xlgprs.net
• Parameter lain dapat diabaikan
• Setelah semua parameter dilengkapi kemudian klik save akan kembali ke menu Setting kemudian klik OK
• Untuk melakukan koneksi data dapat memilih icon Connect (toolbar PC jaringan LAN)

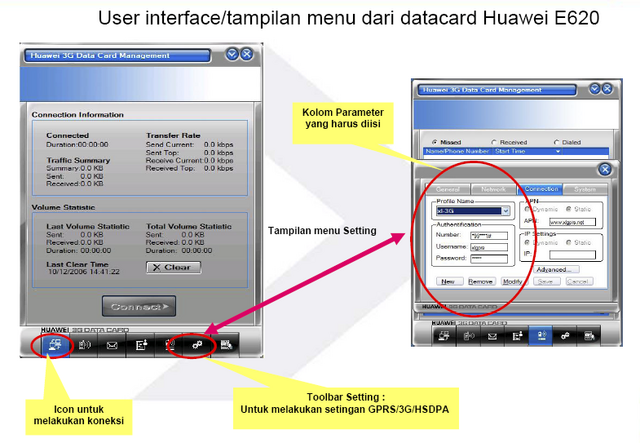

Tampilan Menu
Huawei E620
Setup Data card
Huawei E220
Untuk Huawei/XL type E220 USB tidak memerlukan instalasi menggunakan driver, tetapi cukup ikuti langkah berikut :
1. Masukan data card USB Huawei E220 ke PC sesuai urutan berikut :
2. Driver secara otomatis akan terdeteksi oleh PC/Notebook kemudian Ikuti langkah instalasi hingga selesai
3. Setelah instalasi selesai akan muncul icon sperti berikut
4. Pada menu User Interface piih toolbar Setting kemudian pilih toolbard Connection kemudian pilih New dan lengkapi parameter berikutt :
• Lengkapi parameter berikut :
• Profile Name : isi sesuai nama profile misal 3G XL
• Number : *99#
• User Name : xlgprs
• Password : proxl
• APN : www.xlgprs.net
• Parameter lain dapat diabaikan
• Setelah semua parameter dilengkapi kemudian klik save akan kembali ke menu Setting kemudian klik OK
• Untuk melakukan koneksi data dapat memilih icon Connect (toolbar PC jaringan LAN)
• Untuk melakukan seting pilihan network, maka pada menu Setting tadi pilih Network kemudian pilih network yang sesuai.

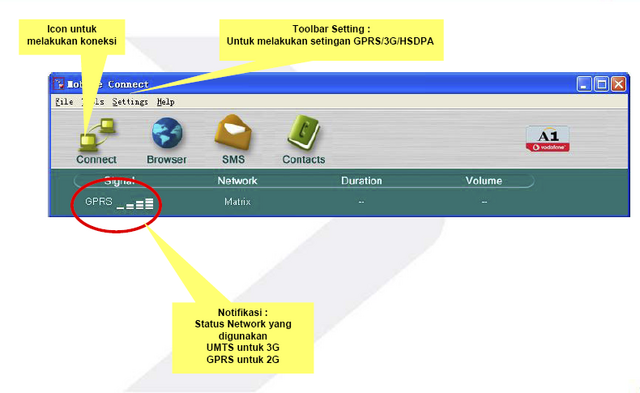

Tampilan Menu
Huawei E220
